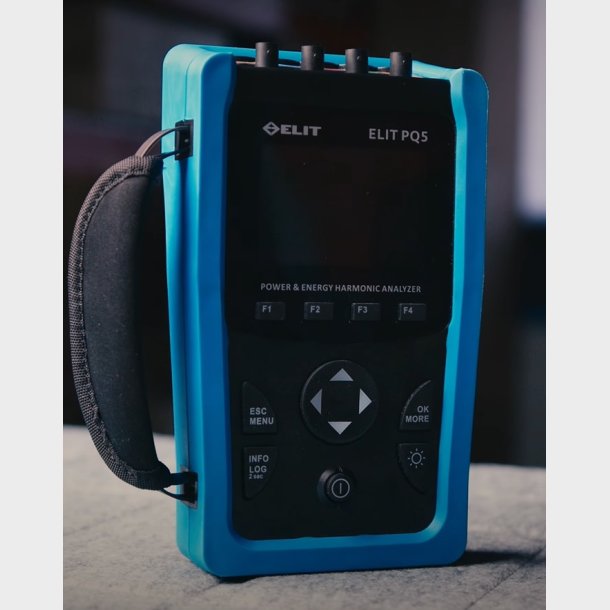

ELIT PQ5, 3-fas Energilogger

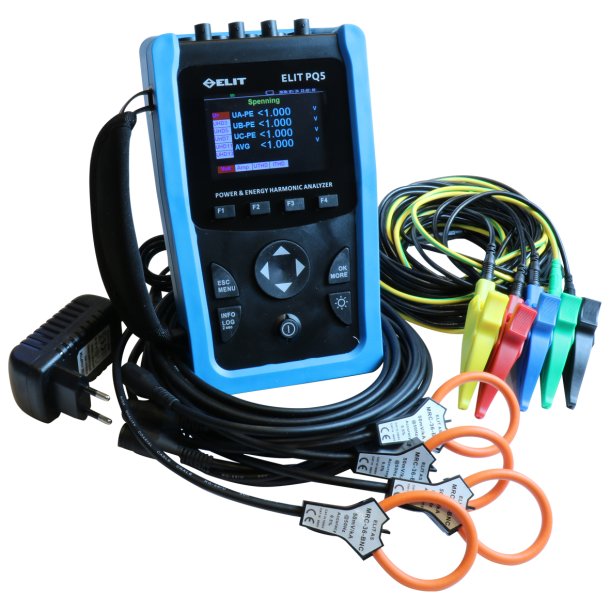

ELIT PQ5 Energy Logger har tilslutning for 4 strømtænger, for måling af strøm i alle faser og nul leder. Inkluderet standard strømtænger er Ø36mm fleksible tænger til måling fra 0,5A til 600A. Som ekstraudstyr kan der anvendes Ø150mm strømtang (ELIT EST -150-BNC -KIT) med måleområde op til 6000 A. Det er også muligt at bruge lækagestrømstænger på enheden. Ø40mm (ELIT ELST-40) og Ø68mm (ELIT ELST-68) er tilgængelige som ekstraudstyr.

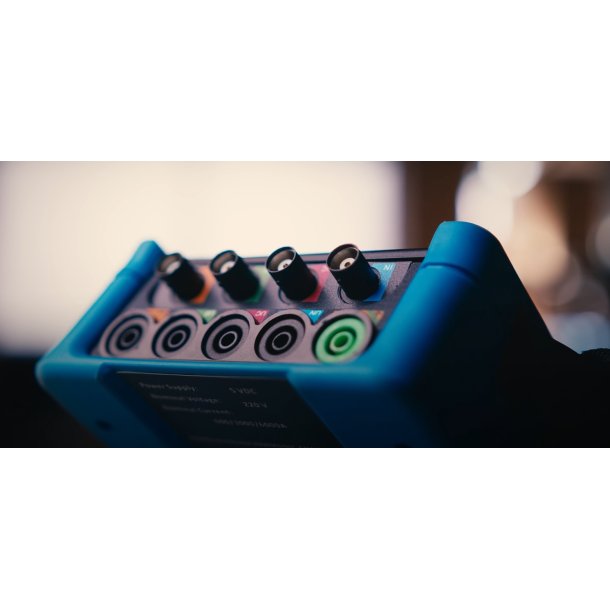

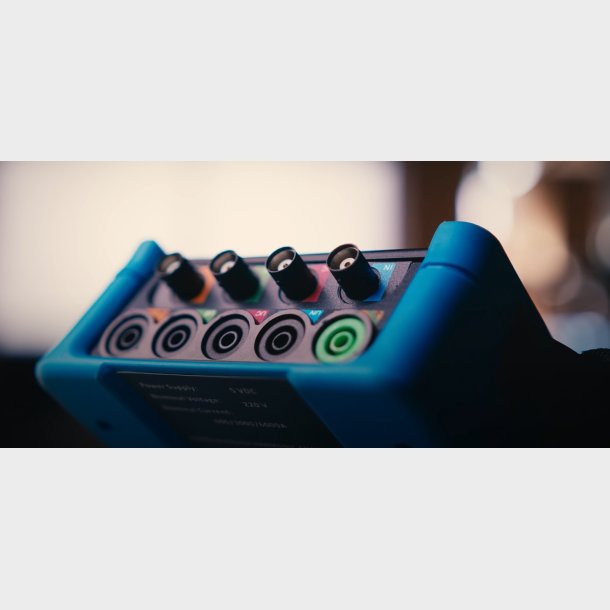

5 stk. 4 mm bøsning til spænding til måling af fasespændinger, netspændinger og spænding N-PE. ELIT PQ5 kan bruges på alle netværkssystemer IT / TT / TN og kan indstilles til enten 1-faset eller 3-faset måling. 5 krokodilenæb og 4 magnetprober for nem og direkte tilkobling medfølger. Måleområde for spænding er fra 1.000V til 500V.

Instrumentet har sin egen funktion til registrering af jordfejl på it-netværk. Instrumentet måler og logger derefter følgende: Spænding fase-jord og fase-fase, belastningsstrømme L1 / L2 / L3 og lækstrøm fra 1mA til 1.000A. Tænger til lækstrøm bestilles seperat enten Ø40mm eller Ø68mm. Hvis det ønskes, kan ELIT PQ5 indstilles til at logge 3 lækstrømme samtidigt.

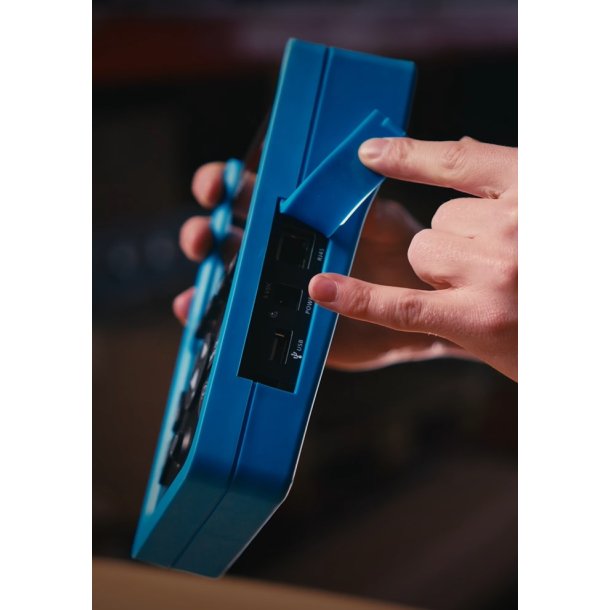

Logning kan enten foretages på et internt 8Gb hukommelseskort eller til en ekstern USB-hukommelse. Loggeintervaller kan indstilles som ønsket fra 1 sekund til 9999 sekunder. Ved 1 minuts logningsinterval kan loggeren stå i 6 år, før hukommelsen er fuld. ELIT PQ5 gemmer også max og min værdier for hvert loggeinterval ved 20mS målehastighed. Indbygget genopladeligt batteri leveres via den medfølgende 230V / 5VDC forsyning. Opfylder IEC 61010-1 KAT III 600V
